Qu’est-ce qu’un système Fly-by-Wire ?

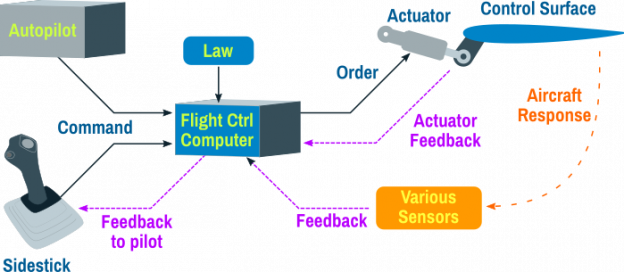

Le système de commandes de vol électriques, ou Fly-by-Wire (FBW), est un dispositif qui remplace les commandes de vol traditionnelles (mécaniques ou hydrauliques) par une transmission électronique. Les ordres du pilote sont convertis en signaux électriques via des capteurs, interprétés par des calculateurs qui envoient ensuite des instructions à des actionneurs électromécaniques. Ces derniers déplacent les gouvernes de l’avion (ailerons, gouverne de profondeur, gouverne de direction).

L’aviation a connu de profondes transformations au cours du XXe et XXIe siècle, marquées par des avancées technologiques majeures. Parmi elles, l’introduction des commandes de vol électriques, connues sous le nom de Fly-by-Wire (FBW), représente une véritable révolution. Ce système remplace les liaisons mécaniques classiques entre le pilote et les surfaces de vol par des liens électroniques intelligents, contrôlés par des calculs informatiques.
Cette innovation est une démonstration concrète de la mécatronique, une discipline qui fusionne mécanique, électronique, informatique et automatique. Elle est aujourd’hui essentielle dans la conception des avions modernes, civils comme militaires.

Causes et contexte d’apparition

Le développement du Fly-by-Wire a été motivé par plusieurs facteurs :

• Réduction du poids des avions en éliminant les systèmes mécaniques lourds.
• Amélioration de la sécurité grâce à des protections contre les erreurs humaines et les situations dangereuses.
• Facilitation de la maintenance grâce à une surveillance électronique des systèmes.
• Adaptation aux exigences des avions modernes en termes d'automatisation et de performance.

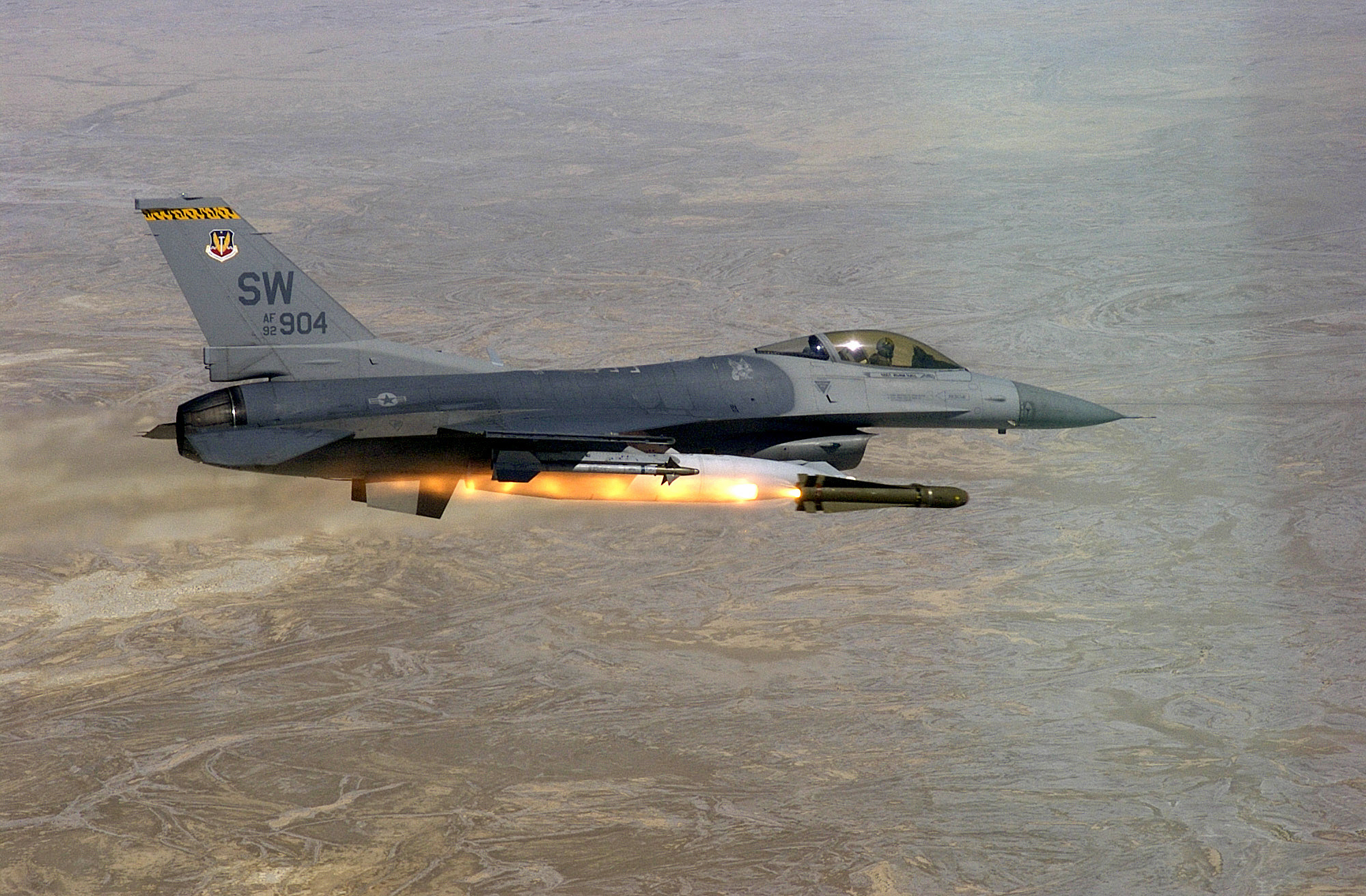

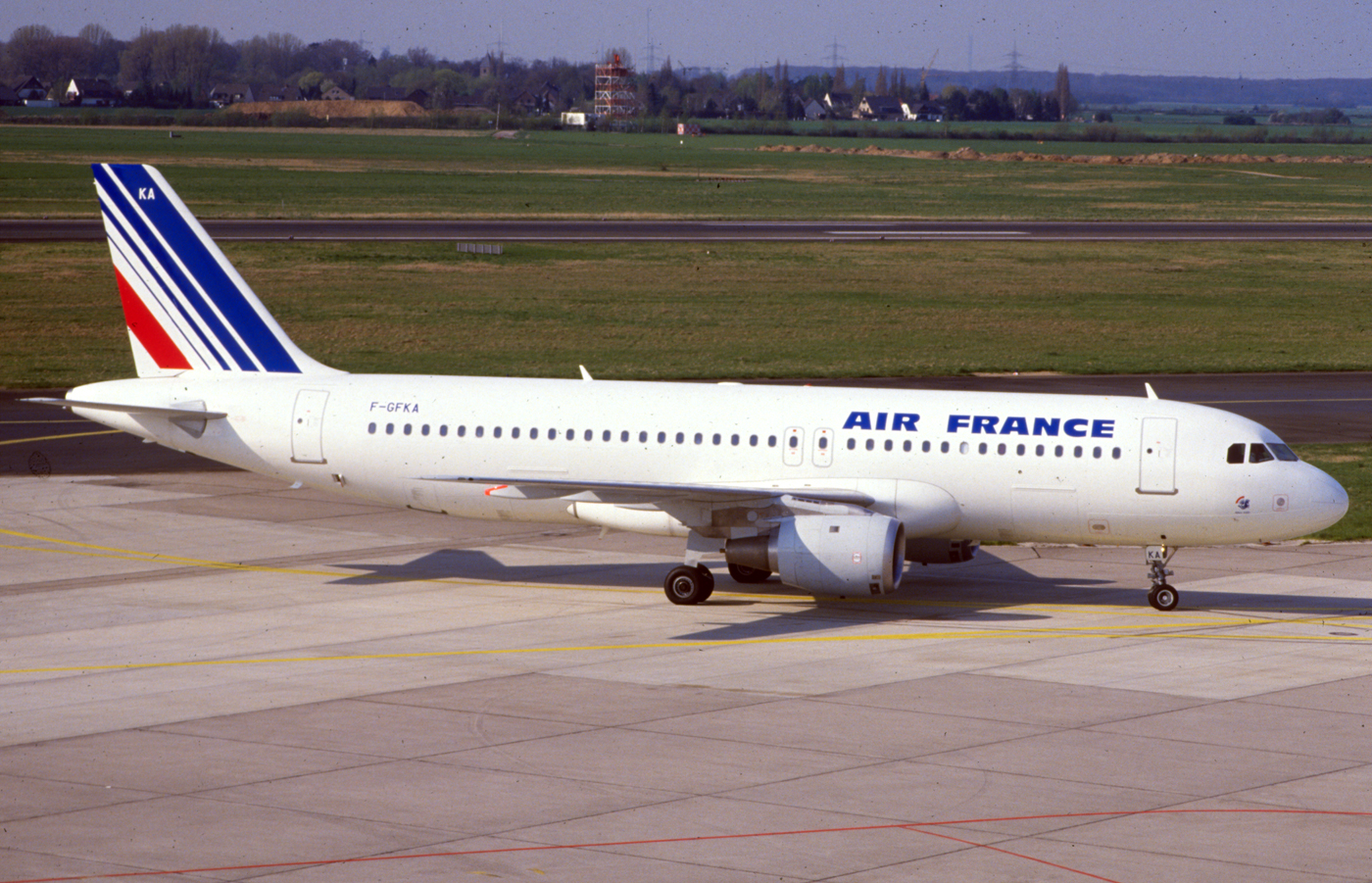

Le premier avion à intégrer un système Fly-by-Wire numérique fut le F-16 Fighting Falcon en 1974, suivi dans l'aviation civile par l'Airbus A320 en 1988.

Importance dans l’aviation moderne

Le Fly-by-Wire est devenu essentiel dans la conception des avions modernes, tant civils que militaires :

• Sécurité : intégration de lois de pilotage automatisées empêchant l'avion de sortir de son domaine de vol.
• Efficacité : meilleure gestion des manœuvres complexes, comme les atterrissages automatisés ou la correction des turbulences.
• Fiabilité : grâce à la redondance des capteurs et calculateurs, une panne unique n'entraîne pas de perte de contrôle.
• Économie : réduction de l'entretien et optimisation de la consommation de carburant grâce à un poids réduit.

Fonctionnement

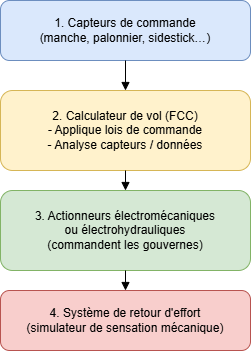

Un système Fly-by-Wire repose sur quatre éléments principaux :

1. Capteurs de commande : enregistrent les mouvements du manche ou du palonnier.
2. Calculateur de vol (Flight Control Computer) : analyse les données et applique des lois de commande pour assurer la stabilité et la manœuvrabilité.
3. Actionneurs électromécaniques ou électrohydrauliques : déplacent les gouvernes en fonction des instructions reçues.
4. Système de retour d’effort : simule la sensation de résistance pour le pilote, en l'absence de lien mécanique direct.

L'ensemble du système est conçu avec une redondance triple ou quadruple pour garantir une disponibilité continue, même en cas de panne.

Composition d’un Actionneur Électromécanique (EMA)

1. Moteur électrique : C’est le cœur de l’actionneur. Type : généralement un moteur brushless (sans balais), pour une meilleure fiabilité, un rendement élevé, une usure réduite et une maintenance allégée. Fonction : Convertit l’énergie électrique en énergie mécanique rotative. Avantage : Très bonne réponse dynamique, essentiel dans les systèmes de commande de vol.
2. Réducteur (Gearbox) : Sert à adapter la vitesse et le couple du moteur à l’application. Les moteurs tournent souvent à haute vitesse mais avec un couple faible, or les surfaces de contrôle ont besoin d’un mouvement lent mais puissant. Type de réducteurs : planétaires, à engrenages droits, à vis sans fin, selon les contraintes. Avantage : permet un meilleur contrôle et une réduction de la taille du moteur.
3. Vis à billes ou vis sans fin : Convertit le mouvement rotatif du moteur (via le réducteur) en mouvement linéaire. Essentielle pour déplacer précisément des composants comme les volets ou les gouvernes. Vis à billes = haute précision + faible frottement. Vis sans fin = autoverrouillage possible (utile pour maintenir la position sans énergie)..
4. Capteurs de position et de force : Intégrés directement dans l’actionneur. Capteurs de position : mesurent la position exacte de l’élément mobile. Capteurs de force ou de couple : surveillent la charge appliquée. Ces informations sont retournées en boucle fermée (boucle de rétroaction) au système de contrôle. Avantage : permet un contrôle précis, une détection des pannes ou blocages, et une sécurité renforcée.
5. Système de contrôle intégré : Un microcontrôleur embarqué ou une carte électronique dédiée, parfois redondante (sûreté de fonctionnement critique en aéronautique). Traite les signaux de commande reçus du calculateur de vol. Gère le fonctionnement du moteur, lit les capteurs, applique des algorithmes de régulation (PID, par exemple).

Avantages du Fly-by-Wire
